Ошибка TCM-0096 Volvo. Модуль переключателя передач (GSM). Сигнал отсутствует
Расшифровка ошибки
⚙️ ВАРИАНТ #1 ИЗ 2
Для Volvo V70 (00-08), V70XC (01-07), XC90, S60 I

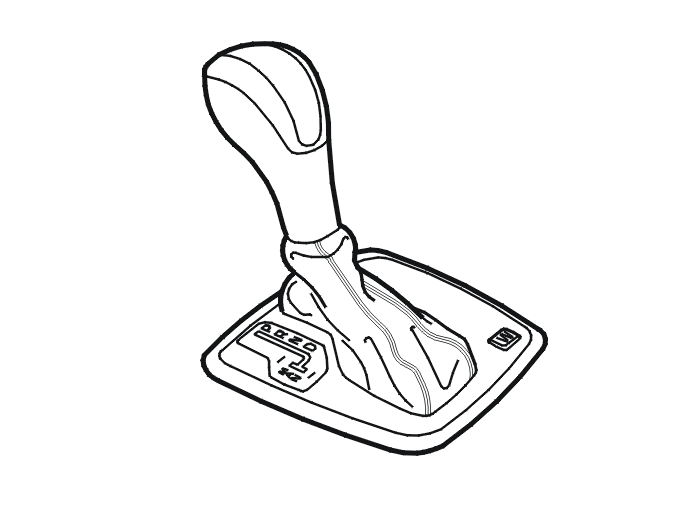

На печатной плате модуля переключателя передач (GSM) находится три датчика Холла. Постоянный магнит, расположенный на рычаге переключателя передач, влияет на выходные сигналы датчиков, посылаемые на модуль переключателя передач (GSM). Если переключатель передач находится в положении ручного управления " Man", коробка передач будет по-прежнему работать по гидромеханическому принципу в положении D, но при смещении переключателя передач вверх в направлении (+) модуль переключателя передач (GSM) будет посылать на модуль управления коробкой передач (TCM) сигнал на повышение передачи. При смещении переключателя передач вниз в направлении (-) модуль переключателя передач (GSM) будет посылать на модуль управления коробкой передач (TCM) сигнал на понижение передачи. Если модуль переключателя передач (GSM) обнаруживает, что сигнал переключателя передач не согласуется с положением " Man", генерируется код неисправности.
Man
Man
Код неисправности диагностируется при включенном зажигании.
Аварийный режим (замещение)
• Передачи не переключаются в ручном режиме " Man".
Man
Причины ошибки
• Не работает модуль переключателя передач (GSM).
Симптомы ошибки
• В положении " Man" передачи переключаются в соответствии с D.
Man
• Передачи не переключаются.
⚙️ ВАРИАНТ #2 ИЗ 2
Для Volvo S40 (04-), V50, C70 (06-), C30

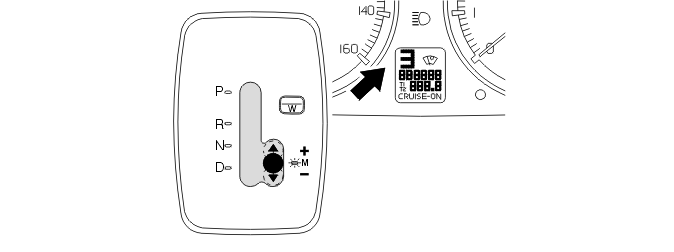

Три датчика Холла установлены на печатной плате модуля переключателя передач (GSM). Постоянный магнит на рычаге переключателя передач оказывает влияние на выходные сигналы от датчиков на модуль переключателя передач (GSM). После переведения переключателя передач в положение Geartronic (MAN) автоматическая коробка передач продолжает оставаться в гидравлическом положении D, но когда переключатель передач переводится вверх (+), модуль переключателя передач (GSM) посылает сигнал на модуль управления коробки передач (TCM) выполнить повышение передачи. При перемещении переключателя передач вниз (-) модуль переключателя передач (GSM) посылает на модуль управления коробки передач (ТСМ) сигнал выполнить понижение передачи. Код неисправности регистрируется, если модуль переключателя передач (GSM) регистрирует, что сигналы от переключателя передач не соответствуют в положении Geartronic.
Этот код неисправности может быть выявлен, когда зажигание включено.
Аварийный режим (замещение)
• Не работает Geartronic.
Причины ошибки
• Модуль переключателя передач (GSM) не работает.
Симптомы ошибки
• Переключения происходят согласно D в положении М
• Переключение отсутствует.
