Ошибка TCM-P096000 Volvo. Обрыв цепи управления электромагнитным клапаном регулировки давления А
Расшифровка ошибки
⚙️ ВАРИАНТ #1 ИЗ 4
Для Volvo XC90, S40 (04-), V50, C70 (06-), C30, S80 II, S60 II, V60, S80L, V70 III, XC70 (08-), XC60, V60 CC

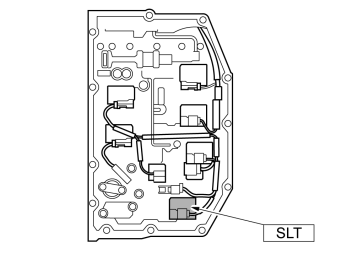

Линейный соленоид SLT регулирует системное давление в коробке передач. Управление соленоидом осуществляется с помощью силовых каскадов на выходе модуля управления коробки передач (TCM).
При помощи силового каскада модуль управления коробки передач (TCM) регулирует ток, подаваемый на соленоид. Низкая сила тока приводит к высокому давлению в линии. Высокая сила тока (приблизительно 1 А) дает низкое давление в линии. На силу тока в первую очередь влияет положение дроссельной заслонки.
Код неисправности подается в том случае, если модуль управления обнаружит, что:
• Обрыв в цепи соленоида SLT.
Соленоид SLТ не может при этом регулировать давление в линии.
Проверка модулем управления кодов неисправности начинается при следующих условиях:
• Зажигание вкл.
Примечание
Модуль управления может обнаружить неисправность только когда будет начата проверка и код неисправности подается лишь тогда, когда будут выполнены условия.
Аварийный режим (замещение)
• Вступает в действие вспомогательная программа Аварийный режим 3 в модуле управления коробкой передач (TCM).
Аварийный режим 3
Информация:
Аварийный режим в случае неисправности
Причины ошибки
• Контактное сопротивление в выводах.
• Разрыв цепи в кабеле сигнала управления или заземления сигнала.
• Линейный соленоид давления SLT не работает.
Симптомы ошибки
• DL2, Лампы аварийной сигнализации и звуковая сигнализация/Индикация/отсутствие индикации Индикатора неисправности (лампа "Проверь двигатель")
• MG, Автоматическая коробка передач/Блокировка не работает
• MD, Автоматическая коробка передач/Нет автоматического переключения передач
• 7G, Текстовое окно и сигнальный символ/Желтый значок и текстовое сообщение
• MM, Автоматическая коробка передач/Нет механического переключения передач
• MA, Автоматическая коробка передач/Переключение передач грубое или рывками/Неопределенное время/ в любое время
• AJ, Езда./Плохая работа/недостаток мощности
⚙️ ВАРИАНТ #2 ИЗ 4
Для Volvo S60 II, V60, S80 II, V70 III, V40 (13-), V40 CC, S80L, S60L, XC60

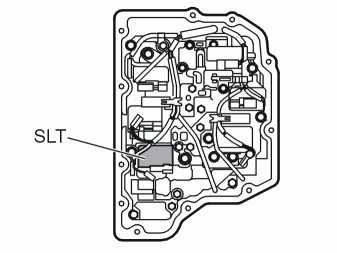

Линейный соленоид SLT регулирует системное давление в коробке передач. Управление соленоидом осуществляется с помощью силовых каскадов на выходе модуля управления коробки передач (TCM).
При помощи силового каскада модуль управления коробки передач (TCM) регулирует ток, подаваемый на соленоид. Низкая сила тока приводит к высокому давлению в линии. Высокая сила тока (приблизительно 1 А) дает низкое давление в линии. На силу тока в первую очередь влияет положение дроссельной заслонки.
Код неисправности подается в том случае, если модуль управления обнаружит, что:
• Обрыв в цепи соленоида SLT.
Соленоид SLТ не может при этом регулировать давление в линии.
Проверка модулем управления кодов неисправности начинается при следующих условиях:
• Зажигание вкл.
Примечание
Модуль управления может обнаружить неисправность только когда будет начата проверка и код неисправности подается лишь тогда, когда будут выполнены условия.
Аварийный режим (замещение)
• Вступает в действие вспомогательная программа Аварийный режим 3 в модуле управления коробкой передач (TCM).
Аварийный режим 3
Информация:
Аварийный режим в случае неисправности
Причины ошибки
• Контактное сопротивление в выводах.
• Разрыв цепи в кабеле сигнала управления или заземления сигнала.
• Линейный соленоид давления SLT не работает.
Симптомы ошибки
• DL2, Лампы аварийной сигнализации и звуковая сигнализация/Индикация/отсутствие индикации Индикатора неисправности (лампа "Проверь двигатель")
• 7G, Текстовое окно и сигнальный символ/Желтый значок и текстовое сообщение
• MG, Автоматическая коробка передач/Блокировка не работает
• MA, Автоматическая коробка передач/Переключение передач грубое или рывками/Неопределенное время/ в любое время
• ND, Автоматическая коробка передач/Переключение передач грубое или рывками/При понижении передачи
• NS, Автоматическая коробка передач/Переключение передач грубое или рывками/При включении повышающей передачи
⚙️ ВАРИАНТ #3 ИЗ 4
Для Volvo XC60, V70 III, S80 II, S60 II, V60, S80L, V40 (13-), V40 CC
В мекатроническом узле коробки передач находятся соленоиды, которые управляют и регулируют гидравлическое давление в коробке передач. Регулируя давление гидравлического масла и поток, соленоиды могут управлять охлаждением компонентов коробки передач, управлять давлением сцепления и используемым моментом вращения. Одним из соленоидов является соленоид LPS, регулирующий давление в системе коробки передач.
Код неисправности подается в том случае, если модуль управления обнаружит, что:
• На соленоиде LPS разорвана цепь.
Проверка модулем управления кодов неисправности начинается при следующих условиях:
• Двигатель работает.
Примечание
Модуль управления может обнаружить неисправность только когда будет начата проверка и код неисправности подается лишь тогда, когда будут выполнены условия.
Аварийный режим (замещение)
• Неправильный ответ 21.
Подробную информацию по реакциям на сбои в модуле управления коробки передач (TCM) см.: Реакции на неполадки
Причины ошибки
• Контактный разъем или цепь повреждены или загрязнены.
• Поврежденный соленоид.
• Поврежденный модуль управления коробки передач (TCM).
Симптомы ошибки
• Лампы аварийной сигнализации и звуковая сигнализация/Индикация/отсутствие индикации Индикатора неисправности (лампа "Проверь двигатель")
• Автоматическая коробка передач/Переключение передач грубое или рывками/Неопределенное время/ в любое время
• Автоматическая коробка передач/Необычный звук
• Холостой ход/Высокие обороты холостого хода/Неопределенное время/ в любое время
⚙️ ВАРИАНТ #4 ИЗ 4
Для Volvo S80 II, XC70 (08-), V70 III, XC60, S80L, XC90

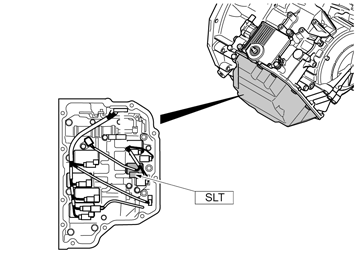

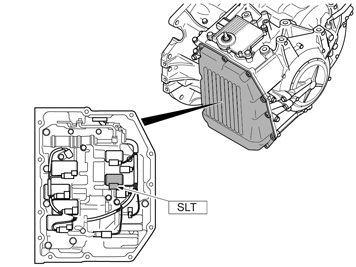

Линейный соленоид SLT регулирует системное давление в коробке передач. Управление соленоидом осуществляется с помощью силовых каскадов на выходе модуля управления коробки передач (TCM).
При помощи силового каскада модуль управления коробки передач (TCM) регулирует ток, подаваемый на соленоид. Низкая сила тока приводит к высокому давлению в линии. Высокая сила тока (приблизительно 1 А) дает низкое давление в линии. На силу тока в первую очередь влияет положение дроссельной заслонки.
Код неисправности подается в том случае, если модуль управления обнаружит, что:
• Обрыв в цепи соленоида SLT.
Соленоид SLТ не может при этом регулировать давление в линии.
Проверка модулем управления кодов неисправности начинается при следующих условиях:
• Зажигание вкл.
Примечание
Модуль управления может обнаружить неисправность только когда будет начата проверка и код неисправности подается лишь тогда, когда будут выполнены условия.
Аварийный режим (замещение)
• В модуле управления коробкой передач (TCM) запустилась вспомогательная программа Аварийный режим 1 . Аварийный режим в случае неисправности
Аварийный режим 1
Причины ошибки
• Контактное сопротивление в выводах.
• Разрыв цепи в кабеле сигнала управления или заземления сигнала.
• Линейный соленоид давления SLT не работает.
Симптомы ошибки
• Горит индикаторная лампа неисправности двигателя (MIL)
• Не функционирует блокировка lock-up
• Нарушение плавности переключения передач
• Текстовое окно и сигнальный символ/Желтый значок и текстовое сообщение
