Ошибка TCM-P096400 Volvo. Обрыв цепи управления электромагнитным клапаном регулировки давления В
Расшифровка ошибки
⚙️ ВАРИАНТ #1 ИЗ 4
Для Volvo XC90, S40 (04-), V50, C70 (06-), C30, S80 II, S60 II, V60, S80L, V70 III, XC70 (08-), XC60, V60 CC

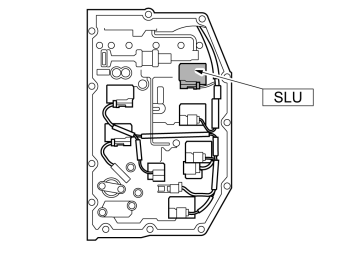

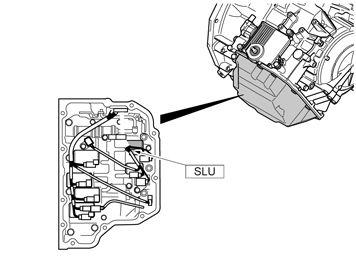

Соленоид SLU блокировки управляет функцией блокировки коробки передач. Соленоид SLU работает, когда он получает напряжение от модуля управления коробки передач (TCM) и в зависимости от скорости, положения педали газа и установленной программы езды, соленоид будет включаться в различных условиях езды.
Код неисправности подается в том случае, если модуль управления обнаружит, что:
• Ток, поступающий SLU на соленоид через цепь очень низкий, когда соленоид включен.
Соленоид SLU не может быть активирован.
Проверка модулем управления кодов неисправности начинается при следующих условиях:
• Переключение, когда функция замыкания активирована.
Примечание
Модуль управления может обнаружить неисправность только когда будет начата проверка и код неисправности подается лишь тогда, когда будут выполнены условия.
Аварийный режим (замещение)
• Блокирование адаптации.
• Блокирование функции блокировки гидротрансформатора.
Причины ошибки
• Контактное сопротивление в выводах.
• Разрыв цепи в кабеле сигнала управления или заземления сигнала.
• Соленоид не работает.
• Внутренняя неисправность в модуле управления коробки передач (TCM).
Симптомы ошибки
• DL2, Лампы аварийной сигнализации и звуковая сигнализация/Индикация/отсутствие индикации Индикатора неисправности (лампа "Проверь двигатель")
• MD, Автоматическая коробка передач/Нет автоматического переключения передач
• MM, Автоматическая коробка передач/Нет механического переключения передач
• MG, Автоматическая коробка передач/Блокировка не работает
• 7G, Текстовое окно и сигнальный символ/Желтый значок и текстовое сообщение
• MA, Автоматическая коробка передач/Переключение передач грубое или рывками/Неопределенное время/ в любое время
• 7Y, Автоматическая коробка передач/Слишком длительное время уходит на переключение передач/Неопределенное время/ в любое время
• AJ, Езда./Плохая работа/недостаток мощности
⚙️ ВАРИАНТ #2 ИЗ 4
Для Volvo S60 II, V60, S80 II, V70 III, V40 (13-), V40 CC, S80L, S60L, XC60

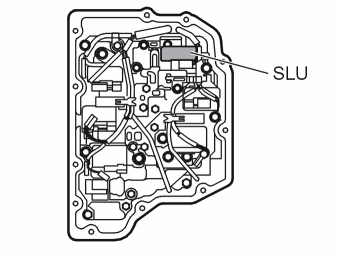

Соленоид SLU блокировки управляет функцией блокировки коробки передач. Соленоид SLU работает, когда он получает напряжение от модуля управления коробки передач (TCM) и в зависимости от скорости, положения педали газа и установленной программы езды, соленоид будет включаться в различных условиях езды.
Код неисправности подается в том случае, если модуль управления обнаружит, что:
• Ток, поступающий SLU на соленоид через цепь очень низкий, когда соленоид включен.
Соленоид SLU не может быть активирован.
Проверка модулем управления кодов неисправности начинается при следующих условиях:
• Переключение, когда функция замыкания активирована.
Примечание
Модуль управления может обнаружить неисправность только когда будет начата проверка и код неисправности подается лишь тогда, когда будут выполнены условия.
Аварийный режим (замещение)
• Блокирование адаптации.
• Блокирование функции блокировки гидротрансформатора.
Причины ошибки
• Контактное сопротивление в выводах.
• Разрыв цепи в кабеле сигнала управления или заземления сигнала.
• Соленоид не работает.
• Внутренняя неисправность в модуле управления коробки передач (TCM).
Симптомы ошибки
• DL2, Лампы аварийной сигнализации и звуковая сигнализация/Индикация/отсутствие индикации Индикатора неисправности (лампа "Проверь двигатель")
• 7G, Текстовое окно и сигнальный символ/Желтый значок и текстовое сообщение
• MG, Автоматическая коробка передач/Блокировка не работает
• 7Z, Автоматическая коробка передач/Переключения происходят слишком рано, слишком поздно, слишком часто/Неопределенное время/ в любое время
• MO, Автоматическая коробка передач/Переключения происходят слишком рано, слишком поздно, слишком часто/При понижении передачи
• ME, Автоматическая коробка передач/Переключения происходят слишком рано, слишком поздно, слишком часто/При включении повышающей передачи
• 7Y, Автоматическая коробка передач/Слишком длительное время уходит на переключение передач/Неопределенное время/ в любое время
• MV, Автоматическая коробка передач/Слишком длительное время уходит на переключение передач/При понижении передачи
• NB, Автоматическая коробка передач/Слишком длительное время уходит на переключение передач/При включении повышающей передачи
⚙️ ВАРИАНТ #3 ИЗ 4
Для Volvo S80 II, XC70 (08-), V70 III, XC60, S80L, XC90

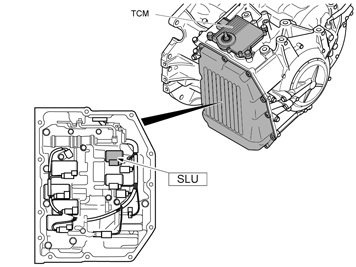

Соленоид SLU блокировки управляет функцией блокировки коробки передач. Соленоид SLU работает, когда он получает напряжение от модуля управления коробки передач (TCM) и в зависимости от скорости, положения педали газа и установленной программы езды, соленоид будет включаться в различных условиях езды.
Код неисправности подается в том случае, если модуль управления обнаружит, что:
• Ток, поступающий SLU на соленоид через цепь очень низкий, когда соленоид включен.
Соленоид SLU не может быть активирован.
Проверка модулем управления кодов неисправности начинается при следующих условиях:
• Переключение, когда функция замыкания активирована.
Примечание
Модуль управления может обнаружить неисправность только когда будет начата проверка и код неисправности подается лишь тогда, когда будут выполнены условия.
Аварийный режим (замещение)
• Блокирование адаптации.
• Блокирование функции блокировки гидротрансформатора.
Причины ошибки
• Контактное сопротивление в выводах.
• Разрыв цепи в кабеле сигнала управления или заземления сигнала.
• Соленоид не работает.
• Внутренняя неисправность в модуле управления коробки передач (TCM).
Симптомы ошибки
• Горит индикаторная лампа неисправности двигателя (MIL)
• Аномальное проскальзывание при переключении передач
• Не функционирует блокировка lock-up
• Текстовое окно и сигнальный символ/Желтый значок и текстовое сообщение
⚙️ ВАРИАНТ #4 ИЗ 4
Для Volvo V70 III, XC60, S80 II, S60 II, V60, S80L, V40 (13-), V40 CC
В мекатроническом узле коробки передач находятся соленоиды, которые управляют и регулируют гидравлическое давление в коробке передач. Регулируя давление гидравлического масла и поток, соленоиды могут управлять охлаждением компонентов коробки передач, управлять давлением сцепления и используемым моментом вращения. Соленоид CCFS управляет подачей гидравлического масла для охлаждения сцепления.
Код неисправности подается в том случае, если модуль управления обнаружит, что:
• На соленоиде CCFS разорвана цепь.
Проверка модулем управления кодов неисправности начинается при следующих условиях:
• Двигатель работает.
Примечание
Модуль управления может обнаружить неисправность только когда будет начата проверка и код неисправности подается лишь тогда, когда будут выполнены условия.
Аварийный режим (замещение)
• Неправильный ответ 26.
Подробную информацию по реакциям на сбои в модуле управления коробки передач (TCM) см.: Реакции на неполадки
Причины ошибки
• Контактный разъем или цепь повреждены или загрязнены.
• Поврежденный соленоид.
• Поврежденный модуль управления коробки передач (TCM).
Симптомы ошибки
• Лампы аварийной сигнализации и звуковая сигнализация/Индикация/отсутствие индикации Индикатора неисправности (лампа "Проверь двигатель")
• Текстовое окно и сигнальный символ/Желтый значок и текстовое сообщение
• Автоматическая коробка передач/Нет автоматического переключения передач
• Автоматическая коробка передач/Переключения происходят слишком рано, слишком поздно, слишком часто/Неопределенное время/ в любое время
• Автоматическая коробка передач/Слишком длительное время уходит на переключение передач/Неопределенное время/ в любое время
• Автоматическая коробка передач/Переключение передач грубое или рывками/Неопределенное время/ в любое время
• Езда./Автоматический запуск/останов двигателя/Не работает
• Холостой ход/Автоматический запуск/останов двигателя/Не работает
