Ошибка TCM-P097400 Volvo. Высокий сигнал цепи управления электромагнитным клапаном переключения A
Расшифровка ошибки
⚙️ ВАРИАНТ #1 ИЗ 3
Для Volvo XC90, S60 II, V60, S80 II, V70 III, V40 (13-), V40 CC, S80L, S60L, XC60, S40 (04-), V50, C70 (06-), C30, XC70 (08-), V60 CC

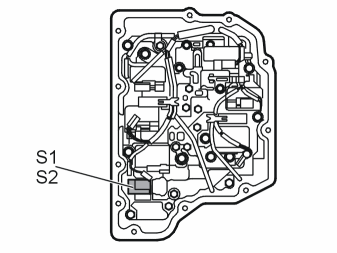

Соленоиды переключения передач S1 и S2 контролируют переключение коробки передач вместе с линейными соленоидами. Соленоидами управляют силовые каскады в модуле управления коробки передач (ТСМ). Чтобы активировать соленоиды, модуль управления активирует силовые каскады и подает напряжение по цепи. Модуль управления проверяет функционирование цепи, посылая ток управления, когда соленоид не активирован.
Код неисправности подается в том случае, если модуль управления обнаружит, что:
• В цепи соленоида S1 отсутствует сигнал, когда соленоид активен.
Проверка модулем управления кодов неисправности начинается при следующих условиях:
• Движение в режиме geartronic
Примечание
Модуль управления может обнаружить неисправность только когда будет начата проверка и код неисправности подается лишь тогда, когда будут выполнены условия.
Аварийный режим (замещение)
• Вступает в действие вспомогательная программа Аварийный режим 3 в модуле управления коробкой передач (TCM).
Аварийный режим 3
Информация:
Аварийный режим в случае неисправности
Причины ошибки
• Контактное сопротивление в выводах.
• Обрыв провода сигнала управления.
• Не работает соленоид переключения передач.
• Короткое замыкание на электропитание в кабеле сигнала.
• Внутренняя неисправность в модуле управления коробки передач (TCM).
Симптомы ошибки
• DL2, Лампы аварийной сигнализации и звуковая сигнализация/Индикация/отсутствие индикации Индикатора неисправности (лампа "Проверь двигатель")
• 7G, Текстовое окно и сигнальный символ/Желтый значок и текстовое сообщение
• MD, Автоматическая коробка передач/Нет автоматического переключения передач
• MA, Автоматическая коробка передач/Переключение передач грубое или рывками/Неопределенное время/ в любое время
• ND, Автоматическая коробка передач/Переключение передач грубое или рывками/При понижении передачи
• NS, Автоматическая коробка передач/Переключение передач грубое или рывками/При включении повышающей передачи
⚙️ ВАРИАНТ #2 ИЗ 3
Для Volvo S80 II, XC70 (08-), V70 III, XC60, S80L, XC90

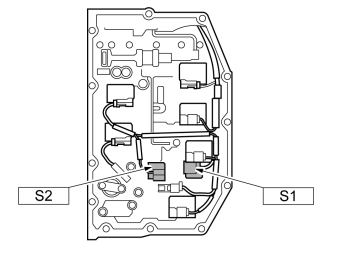

Соленоиды переключения передач S1 и S2 контролируют переключение коробки передач вместе с линейными соленоидами. Соленоидами управляют силовые каскады в модуле управления коробки передач (ТСМ). Чтобы активировать соленоиды, модуль управления активирует силовые каскады и подает напряжение по цепи. Модуль управления проверяет функционирование цепи, посылая ток управления, когда соленоид не активирован.
Код неисправности подается в том случае, если модуль управления обнаружит, что:
• В цепи соленоида S1 отсутствует сигнал, когда соленоид активен.
Проверка модулем управления кодов неисправности начинается при следующих условиях:
• Зажигание вкл.
Примечание
Модуль управления может обнаружить неисправность только когда будет начата проверка и код неисправности подается лишь тогда, когда будут выполнены условия.
Аварийный режим (замещение)
• В модуле управления коробкой передач (TCM) запустилась вспомогательная программа Аварийный режим 1 .
Аварийный режим 1
Информация:
Аварийный режим в случае неисправности
Причины ошибки
• Контактное сопротивление в выводах.
• Обрыв провода сигнала управления.
• Не работает соленоид переключения передач.
• Короткое замыкание на электропитание в кабеле сигнала.
• Внутренняя неисправность в модуле управления коробки передач (TCM).
Симптомы ошибки
• Горит индикаторная лампа неисправности двигателя (MIL)
• Нарушение плавности переключения передач
• Не переключаются передачи
• Текстовое окно и сигнальный символ/Желтый значок и текстовое сообщение
⚙️ ВАРИАНТ #3 ИЗ 3
Для Volvo V70 III, XC60, S80 II, S60 II, V60, S80L, V40 (13-), V40 CC

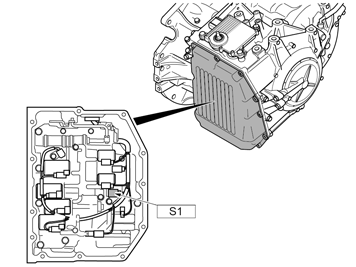

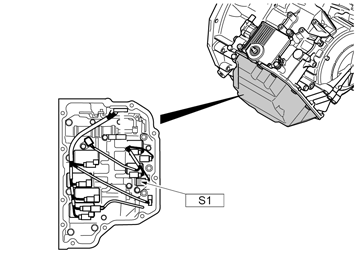

В мекатроническом узле коробки передач находятся соленоиды, которые управляют и регулируют гидравлическое давление в коробке передач. Регулируя давление гидравлического масла и поток, соленоиды могут управлять охлаждением компонентов коробки передач, управлять давлением сцепления и используемым моментом вращения. Соленоид управляет также вилками переключения, чтобы входила правильная передача. Соленоид SHSS1 управляет переключением нечетных передач.
Код неисправности подается в том случае, если модуль управления обнаружит, что:
• Шаг мощности SHSS1 короткозамкнут на электропитание.
Проверка модулем управления кодов неисправности начинается при следующих условиях:
• Выключатель зажигания в положении II.
Примечание
Модуль управления может обнаружить неисправность только когда будет начата проверка и код неисправности подается лишь тогда, когда будут выполнены условия.
Аварийный режим (замещение)
• Неправильный ответ 52.1.
• Неправильный ответ 13.
Подробную информацию по реакциям на сбои в модуле управления коробки передач (TCM) см.: Реакции на неполадки
Причины ошибки
• Контактный разъем или цепь повреждены или загрязнены.
• Поврежденный соленоид.
• Поврежденный модуль управления коробки передач (TCM).
Симптомы ошибки
• Лампы аварийной сигнализации и звуковая сигнализация/Индикация/отсутствие индикации Индикатора неисправности (лампа "Проверь двигатель")
• Текстовое окно и сигнальный символ/Желтый значок и текстовое сообщение
• Автоматическая коробка передач/Переключения происходят слишком рано, слишком поздно, слишком часто/Неопределенное время/ в любое время
• Автоматическая коробка передач/Отсутствует передний/задний ход в передачах
• Автоматическая коробка передач/Переключения происходят слишком рано, слишком поздно, слишком часто/Неопределенное время/ в любое время
• Автоматическая коробка передач/Переключение передач грубое или рывками/Неопределенное время/ в любое время
• Езда./Автоматический запуск/останов двигателя/Не работает
• Холостой ход/Автоматический запуск/останов двигателя/Не работает
