Ошибка TCM-P097400 Volvo. Сильный сигнал цепи управления соленоидом переключения S1
Расшифровка ошибки
Для Volvo S80 II, V70 III, XC70 (08-), S60 II, V60, XC60, V40 CC, V40 (13-), V60 CC

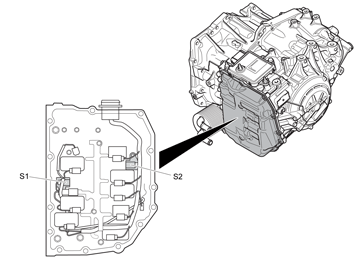

Соленоиды переключения передач S1 и S2 контролируют переключение коробки передач вместе с линейными соленоидами. Соленоидами управляют силовые каскады в модуле управления коробки передач (ТСМ). Чтобы активировать соленоиды, модуль управления активирует силовые каскады и подает напряжение по цепи. Модуль управления проверяет функционирование цепи, посылая ток управления, когда соленоид не активирован.
Код неисправности подается в том случае, если модуль управления обнаружит, что:
• Цепь соленоида S1 получает слишком сильный сигнал, когда соленоид не активирован.
• В цепи соленоида S1 отсутствует сигнал, когда соленоид активен.
Проверка модулем управления кодов неисправности начинается при следующих условиях:
• Включите зажигание.
Примечание
Модуль управления может обнаружить неисправность только когда будет начата проверка и код неисправности подается лишь тогда, когда будут выполнены условия.
Аварийный режим (замещение)
• Модуль управления коробки передач (TCM) блокирует недоступные передачи.
• Заблокирована функция адаптации.
• Функция запираниязаблокирована.
• Заблокирована функция проскальзывания муфты блокировки гидротрансформатора.
• Функция нейтрального управления заблокирована.
• Idle Coast Control блокируется.
• Garage Shift Control блокируется.
• Функция автоматического пуска/остановки двигателя отключается.
Причины ошибки
• Неправильное сопротивление контакта, окисление или неплотный контакт в разъеме или соединении электромагнитного клапана переключения S1.
• Обрыв или короткое замыкание на источник напряжения в линии электромагнитного клапана переключения SL1.
• Электромагнитный клапан переключения S1 поврежден.
• Внутренняя неисправность в системе управления коробкой передач.
• Внутренняя неисправность в модуле управления коробки передач (TCM).
Симптомы ошибки
• IV, Текстовое окно и сигнальный символ/Текстовое сообщение
• DL, Лампы аварийной сигнализации и звуковая сигнализация/Индикация/отсутствие индикации Индикатора неисправности (лампа "Проверь двигатель")
• AO, Холостой ход/Двигатель глохнет/При включении передач
• MD, Автоматическая коробка передач/Нет автоматического переключения передач
• MG, Автоматическая коробка передач/Блокировка не работает
• 7Z, Автоматическая коробка передач/Переключения происходят слишком рано, слишком поздно, слишком часто/Неопределенное время/ в любое время
• MO, Автоматическая коробка передач/Переключения происходят слишком рано, слишком поздно, слишком часто/При понижении передачи
• ME, Автоматическая коробка передач/Переключения происходят слишком рано, слишком поздно, слишком часто/При включении повышающей передачи
• 7Y, Автоматическая коробка передач/Слишком длительное время уходит на переключение передач/Неопределенное время/ в любое время
• MV, Автоматическая коробка передач/Слишком длительное время уходит на переключение передач/При понижении передачи
• NB, Автоматическая коробка передач/Слишком длительное время уходит на переключение передач/При включении повышающей передачи
• 3M, Езда./Автоматический запуск/останов двигателя/Не работает
• 3N, Холостой ход/Автоматический запуск/останов двигателя/Не работает
• 4Y, Тормозной двигатель/Не функционирует/ограниченное функционирование/неправильное функционирование
